功率型NTC热敏电阻浪涌电流如何产生

发布时间：2017/3/27 访问人数：946次

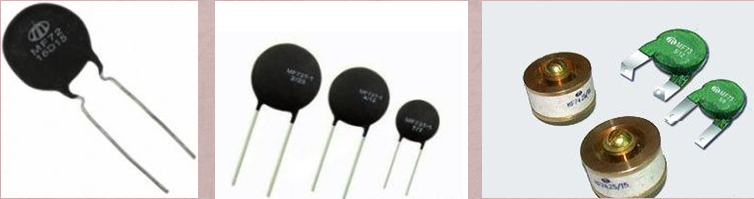

公司生产功率型NTC热敏电阻涵盖所有浪涌抑制所需规格，规格全！

尺寸涵盖3 - 50D ：
1.常规功率型MF72：3-25D(芯片直径约3-25mm)
2.大功率型MF73T-1：15-35D(芯片直径约15-35mm)
3.超大功率型MF73，MF74 ：30-50D(芯片直径约30-50mm)
稳态电流值： 0.2 - 40A，工作温度 -55 - 200℃；

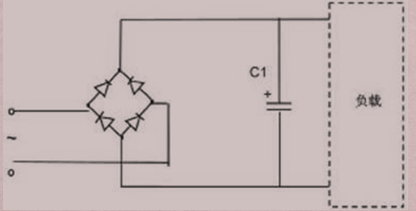

下图是典型的电子产品电源部分（简化电路可帮助您理解）。
C1是与负载并联的滤波电容。在开机的瞬间，电容电压不能突变，因此会产生极大的充电电流，其电流初始值相当于把滤波电容短路而得到的电流值。这个电流就是我们常说的输入浪涌电流，它是在对滤波电容进行初始充电时产生的，其大小取决于开机时输入电压值、以及由桥式整流器和电解电容形成回路的总电阻。

假设输入电压为220Vac，整个电网内阻（含整流桥和滤波电容）Rs=1Ω，若正好在电源输入波形达到90度相位的时候开机，那么开机瞬间浪涌电流的峰值将达到I=220×1.414/1=311（A）。浪涌电流虽然时间很短，但如果不加以抑制，会减短输入电容和整流桥的寿命，甚至直接烧毁元器件。
