三、电流一时间特性

(1)NTC热敏电阻电流一时间特性。

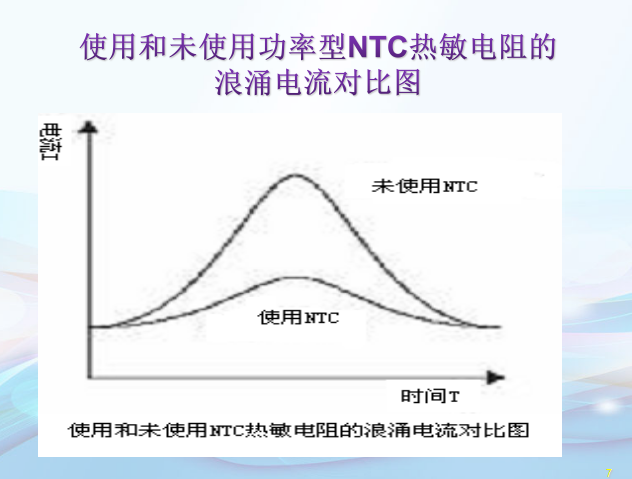

抑制浪涌电流NTC热敏电阻

NTC热敏电阻的另一个重要参数是时间,亦即使NTC热敏电阻从某一电阻值改变到另一电阻值所需的时间。当开始加电压于NTC热敏电阻时是定电阻、定电流的状态,而在自热( self-heatin)区域则电阻下降、电流增加。而其改变速率则和加于NTC热敏电阻上的功率和热敏电阻本身的材料、形状、结构及环境状况等因素有关。电流时间特性既可用于抑制突波电流,又不至于对电路的总电流造成太大的影响,因此被广泛应用于电源供应器中,以抑制电源开启时引发的突波电流,如此可以防止熔丝的熔断与保护电子线路及其他电子元件,以提高电源供应器的可靠度。

时恒电子功率型NTC热敏电阻器

功率型NTC热敏电阻器电路图

(2)PTC热敏电阻电流一时间特性。

PTC热敏电阻的电流一时间特性是指当PTC热敏电阻两端加上额定工作电压时,流过元件的电流I与时间t之间的关系。开始加电压瞬间的电流称为启动电流,通电过1~3s的电流称为阻尼电流,平衡时的电流Ip称为残杂电流,电流一时间特性是作为消磁电阻器、电动机启动器和过流保护器件等应用的重要特性。
